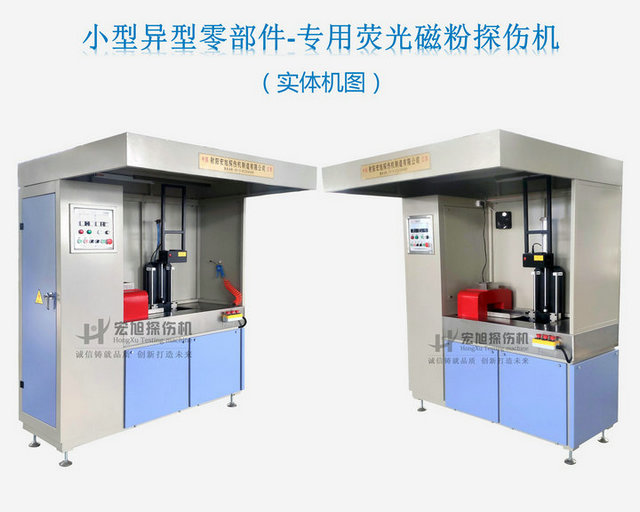

小型異型精密零件專用脈沖式熒光磁粉探傷機技術參數
小型異型精密零件專用脈沖式熒光磁粉探傷機，是專用于微小、不能夾緊磁化的精密型零件無損檢測的非標設備，本機是為特定客戶定制加工，根據客戶的零件圖紙、重量、日檢測量及檢測工藝要求定設計。具體技術參數如下：供參考
序號 | 名稱 | 說明 |
1 | 輸入電源 | 三相五線，AC 380V±10%，50HZ，最大電流約250A |
2 | 氣源氣壓 | 0.4--0.6MPa （用戶自備壓縮氣源） |
3 | 磁化脈沖電流 | DC 0-3500A (峰值）連續可調，磁勢為75000AT |
4 | 磁化方式 | 脈沖磁化法 |
5 | 脈沖磁化器窗口尺寸 | 200寬*100高*250深（mm） |
6 | 操作方式 | 自動控制+手動操作 含主控制面板、輔助控制面板。 |
7 | 磁懸液 | 熒光磁粉和無味煤油或水配比 |
8 | 磁懸液攪拌方式 | 鼓泡式氣攪動彌散磁懸液 |
9 | 脈沖磁化周期 | 通電時間0.01秒，間隙3秒 |
10 | 浸液方式 | 氣動降升浸液 |
11 | 升降行程 | 300mm |
12 | 升降平臺尺寸 | 200寬*350長（mm）（不銹鋼無動力滾筒直徑25mm） |
13 | 操作面高度 | 約900mm |
14 | 靈敏度 | 在需方提供樣件所示位置，清晰顯示，并和其它任何一臺探傷機上所檢的缺陷一致； |
15 | 暗室 | 半封閉式，滑動雙開簾。 |
16 | 紫外線強度 | 距工件表面380mm處不小于3000μw/cm2 |
17 | 等效噪音級 | <85dB |
18 | 照明燈 | ×1 |
19 | 排風扇 | ×1 |
20 | 設備尺寸 | 長1800*寬1300*高2100mm |
注明：本脈沖式磁粉探傷機屬于非標定制型設備，具體功能參數針對客戶提供的工件尺寸、重量、日檢測量、需方工藝要求等定設計，屬于特定客戶專用機型，僅供參考，如需同類型設備，請與我公司聯系，我們會根據貴公司的產品及檢測需要提供免費的設備方案供審定。
